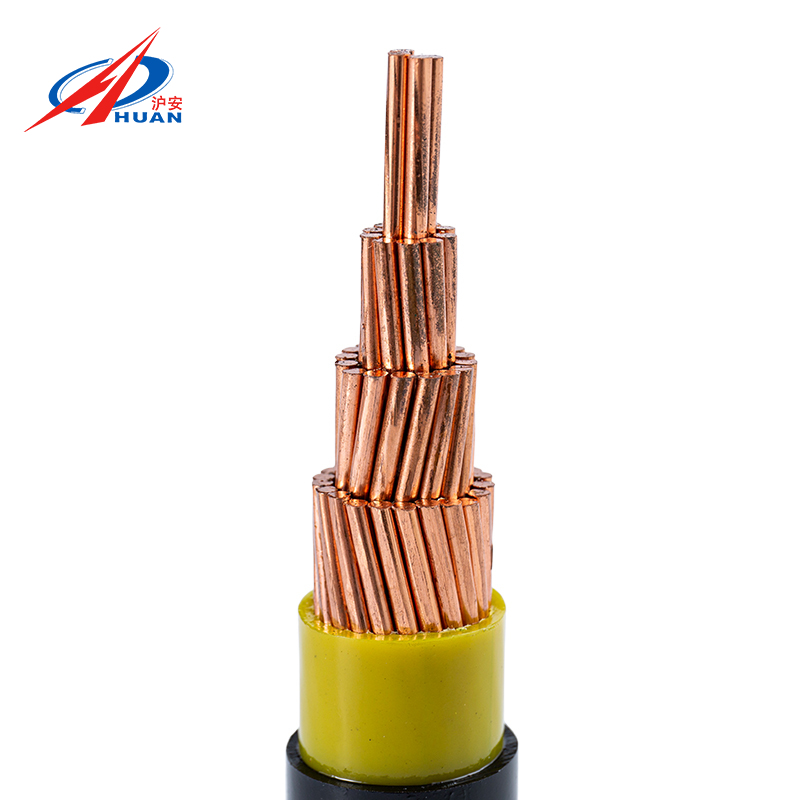

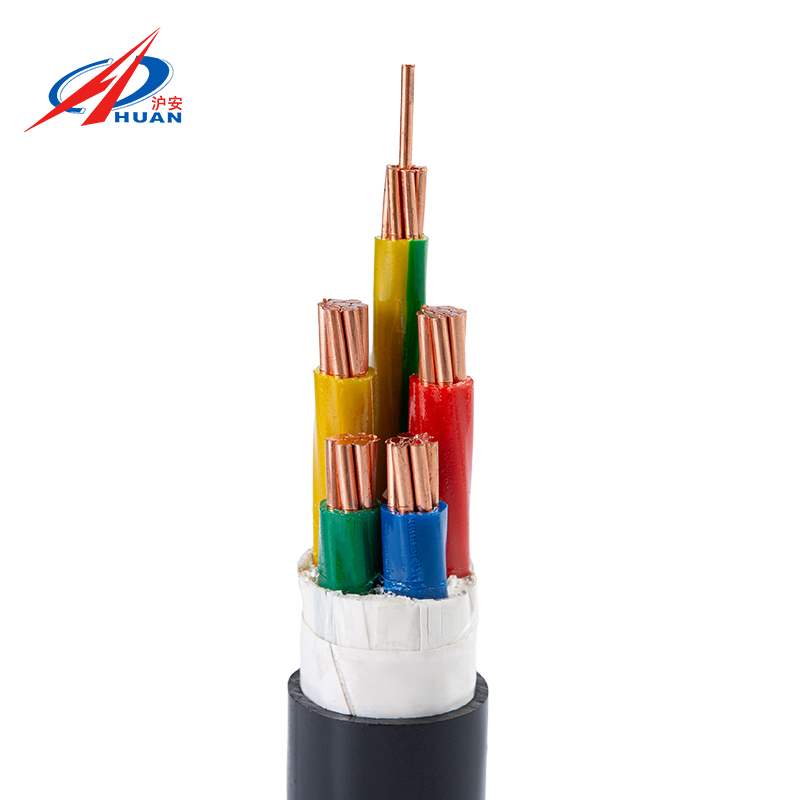

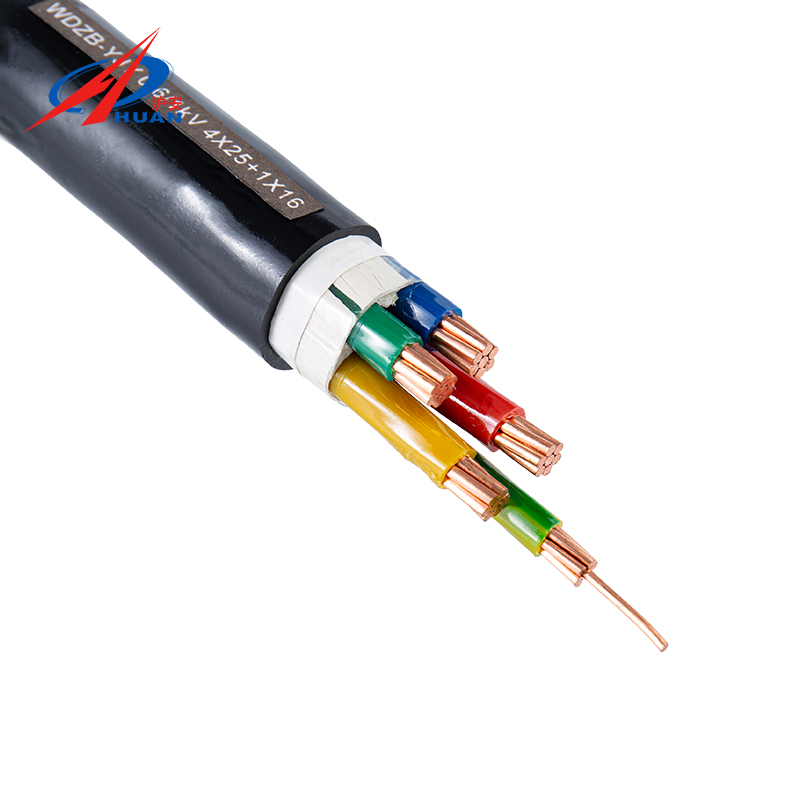

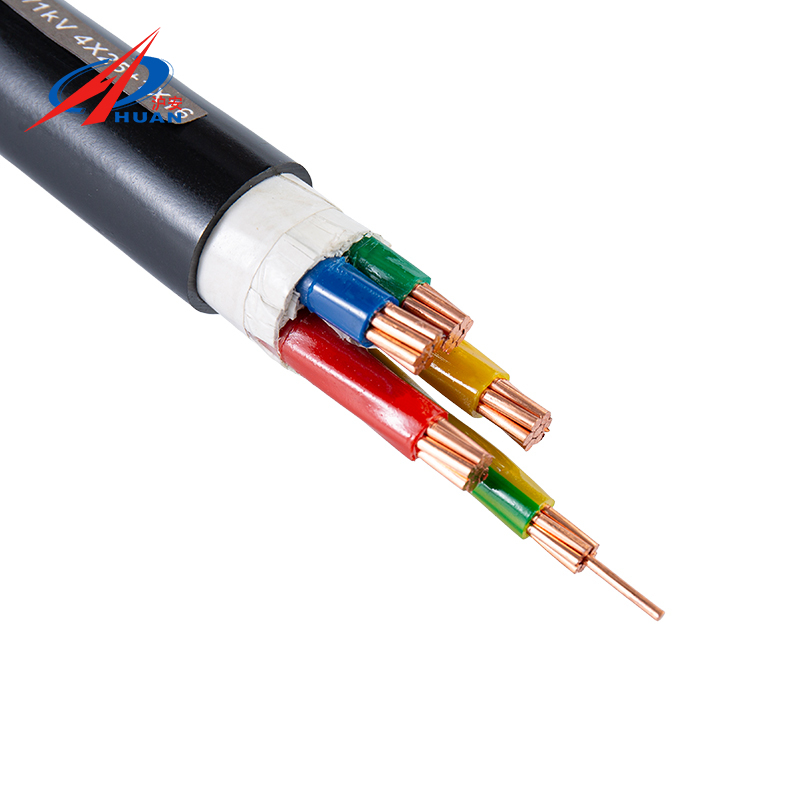

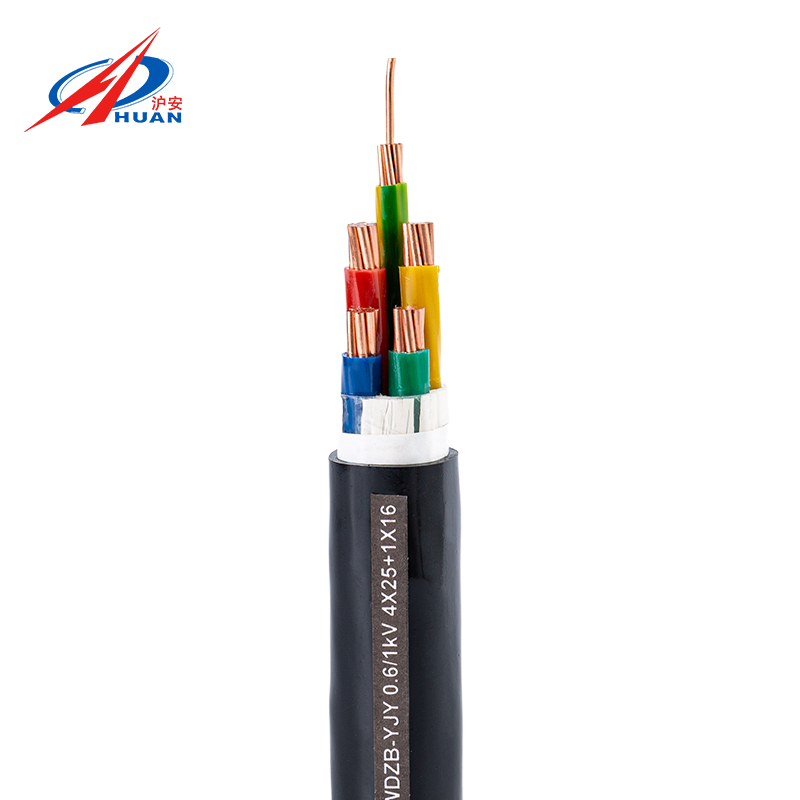

WDZ-YJY 0,6/1 KV Núcleo de cobre reticulado polietileno isolado poliolefina bainha protetora halógeno baixo fumaça retardante de chamas cabo de alimentação

O cabo de alimentação de baixa tensão WDZ-YJY possui um condutor de cobre de alta pureza e livre de oxigênio, isolamento XLPE (polietileno reticulado) e uma capa externa de poliolefina de baixa emissão de fumaça e zero halogênio (LSZH), garantindo uma construção completamente livre de halogênio do núcleo à capa. Classificado para 0,6/1 kV com uma temperatura operacional de longo prazo de 90°C, ele oferece alta resistência de isolamento e baixa perda de linha, proporcionando maior capacidade de transmissão do que os cabos YJV padrão da mesma seção transversal.
Sua capa externa apresenta alta resistência mecânica e resistência ao envelhecimento por ozônio e UV, tornando-a adequada para instalação em bandejas de cabos ou conduítes.
Com uma transmitância de fumaça de ≥60% durante a combustão —minimizando o impacto na evacuação de pessoal e nas operações de combate a incêndio—, é ideal para backbones de distribuição de energia de baixa tensão em edifícios densamente povoados, como hospitais, escolas e complexos comerciais, tornando-o uma escolha preferida para projetos de construção verde e instalações certificadas de segurança contra incêndio.

Contate-nos
ANTERIOR:Cabos de alimentação XLPE com núcleo de cobre YJV (1, 2, 3, 4 e 5 núcleos) PRÓXIMO:Sem artigo seguinte
  • Detalhes do produto
  • Perguntas frequentes



Modelo de cabo
WDZ(A/B/C)-YJY-0,6/1kV

Escopo de aplicação
Este produto é aplicado em circuitos CA de 50 Hz com tensão nominal não superior a 0,6/1 kV para transmissão e distribuição de energia.

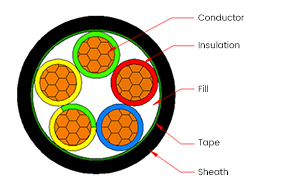

Estrutura do cabo
Condutor
Condutor de cobre Classe 1 ou Classe 2

Isolamento
Polietileno reticulado (XLPE)

Bainha
Poliolefina retardante de chamas sem halogênio e com baixa emissão de fumaça

Padrões de produtos
GB/T 12706.1-2020
GB/T 19666-2019

Faixa de especificação
1 núcleo: 1,5~1000 mm²
2 núcleos: 1,5~400 mm²
3 núcleos: 1,5~400 mm²
4 núcleos: 1,5~400 mm²
5 núcleos: 1,5~400 mm²
3+1 núcleos: 2,5~400 mm²
3+2 núcleos: 2,5~400 mm²
4+1 núcleos: 2,5~400 mm²

Identificação do núcleo
2 núcleos: ●Vermelho ●Azul
3 núcleos: ●Amarelo ●Verde ●Vermelho, ou ●Vermelho ●Azul ●Amarelo/Verde
4 núcleos: ●Amarelo ●Verde ●Vermelho ●Azul
5 núcleos: ●Amarelo ●Verde ●Vermelho ●Azul ●Amarelo/Verde

Cor da bainha
●Preto

Tensão nominal (U₀/U)
0,6/1kV

Tensão máxima do sistema (Um)
1,2 kV

Classificação de temperatura
Temperatura máxima de operação do condutor: +90°C
Temperatura ambiente de operação: -15°C ~ +45°C
Temperatura de colocação do cabo: Não inferior a 0°C (O pré-aquecimento do cabo é necessário quando a temperatura ambiente é inferior a 0°C)

Raio de curvatura mínimo
Cabo de núcleo único: 20D
Cabo multi-core: 15D
Nota: D denota o diâmetro externo real do cabo

Métodos de colocação
Colocação de conduítes, colocação de valas rasas, colocação de valas de cabos, colocação de túneis, colocação de camadas intermediárias, colocação de plataformas suspensas, colocação de plataformas suspensas, etc.

Parâmetros estruturais do cabo WDZ-YJY-0,6/1 kV (1 núcleo)
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
1×1,5 1,38 0,7 1.4 5,7 46
1×2,5 1,78 0,7 1.4 6.1 59
1×4 2.25 0,7 1.4 6,6 76
1×6 2,76 0,7 1.4 7.1 98
1×10 4 0,7 1.4 8.3 143
1×16 5 0,7 1.4 9,9 214
1×25 6.1 0,9 1.4 11.4 313
1×35 7.2 0,9 1.4 12,5 409
1×50 8.4 1 1.4 14.3 544
1×70 10 1.1 1.4 16.1 752
1×95 12 1.1 1,5 18.3 1016
1×120 13 1.2 1,5 19,5 1251
1×150 14,9 1.4 1,6 22.1 1546
1×185 16,5 1,6 1,7 24,5 1932
1×240 18,4 1,7 1,8 26,9 2514
1×300 21 1,8 1,8 29,7 3105
1×400 23,4 2 2 33 3965
1×500 26,6 2.2 2.1 36,8 5037
1×630 30 2.4 2.2 40,8 6389
1×800 34 2.6 2.3 45,7 8106
1×1000 38.2 2.8 2,5 50,7 10120

Parâmetros estruturais do cabo WDZ-YJY-0,6/1 kV - Tabela 2 (2 núcleos)
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
2×1,5 1,38 0,7 1,8 10 122
2×2,5 1,78 0,7 1,8 10,8 152
2×4 2.25 0,7 1,8 11,7 193
2×6 2,76 0,7 1,8 12,7 245
2×10 4 0,7 1,8 15.2 397
2×16 5 0,7 1,8 17.2 555
2×25 6.1 0,9 1,8 20.2 813
2×35 7.2 0,9 1,8 22,4 1057
2×50 8.4 1 1,8 26 1443
2×70 10 1.1 1,8 29,6 1977
2×95 12 1.1 2 34 2670
2×120 13 1.2 2.1 36,6 3260
2×150 14,9 1.4 2.2 41,5 4073
2×185 16,5 1,6 2.3 45,7 5011
2×240 18,4 1,7 2,5 49,8 6329
2×300 21 1,8 2,7 55,8 7909
2×400 23,4 2 2,9 61,8 10013

Parâmetros estruturais do cabo de 3 núcleos WDZ-YJY-0,6/1 kV
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
3×1,5 1,38 0,7 1,8 10,4 141
3×2,5 1,78 0,7 1,8 11.3 182
3×4 2.25 0,7 1,8 12.3 238
3×6 2,76 0,7 1,8 13.4 310
3×10 4 0,7 1,8 16 487
3×16 5 0,7 1,8 18.2 698
3×25 6.1 0,9 1,8 21,5 1040
3×35 7.2 0,9 1,8 23,9 1368
3×50 8.4 1 1,8 27,7 1860
3×70 10 1.1 1,9 31,8 2590
3×95 12 1.1 2 36,3 3491
3×120 13 1.2 2.1 39.1 4295
3×150 14,9 1.4 2.3 44,5 5361
3×185 16,5 1,6 2.4 49.1 6621
3×240 18,4 1,7 2.6 53,5 8432
3×300 21 1,8 2.8 59,9 10524
3×400 23,4 2 3.1 66,6 13415

Parâmetros estruturais do cabo de 4 núcleos WDZ-YJY-0,6/1 kV
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
4×1,5 1,38 0,7 1,8 11.2 169
4×2,5 1,78 0,7 1,8 12.2 220
4×4 2.25 0,7 1,8 13.3 292
4×6 2,76 0,7 1,8 14,5 384
4×10 4 0,7 1,8 17,5 609
4×16 5 0,7 1,8 19,9 877
4×25 6.1 0,9 1,8 23,6 1317
4×35 7.2 0,9 1,8 26,4 1757
4×50 8.4 1 1,9 30,6 2373
4×70 10 1.1 2 35.2 3319
4×95 12 1.1 2.1 40,3 4491
4×120 13 1.2 2.3 43,6 5557
4×150 14,9 1.4 2.4 49,4 6902
4×185 16,5 1,6 2.6 54,7 8553
4×240 18,4 1,7 2.8 59,6 10918
4×300 21 1,8 3 66,8 13636
4×400 23,4 2 3.3 74,2 17385

Parâmetros estruturais do cabo de 5 núcleos WDZ-YJY-0,6/1 kV
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
5×1,5 1,38 0,7 1,8 12 196
5×2,5 1,78 0,7 1,8 13.1 260
5×4 2.25 0,7 1,8 14,4 349
5×6 2,76 0,7 1,8 15,7 462
5×10 4 0,7 1,8 19 736
5×16 5 0,7 1,8 21,7 1069
5×25 6.1 0,9 1,8 26 1634
5×35 7.2 0,9 1,8 29 2161
5×50 8.4 1 2 33,8 2932
5×70 10 1.1 2.1 38,9 4106
5×95 12 1.1 2.3 44,7 5574
5×120 13 1.2 2.4 48.1 6870
5×150 14,9 1.4 2.6 54,8 8570
5×185 16,5 1,6 2.8 60,6 10609
5×240 18,4 1,7 3 66.1 13562
5×300 21 1,8 3.2 74.1 16940
5×400 23,4 2 3.6 82,5 21639

Parâmetros estruturais do cabo WDZ-YJY-0,6/1kV 3+1-Core
Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
3×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 11,9 206
3×4+1×2,5 2,25/1,78 0,7/0,7 1,8 13 274
3×6+1×4 2,76/2,25 0,7/0,7 1,8 14.2 361
3×10+1×6 4,0/2,76 0,7/0,7 1,8 16,7 554
3×16+1×10 5,0/4,0 0,7/0,7 1,8 19.2 804
3×25+1×16 6,1/5,0 0,9/0,7 1,8 22,6 1200
3×35+1×16 7,2/5,0 0,9/0,7 1,8 24,8 1531
3×50+1×25 8,4/6,1 1,0/0,9 1,8 28,8 2097
3×70+1×35 10,0/7,2 1,1/0,9 1,9 33 2912
3×95+1×50 12,0/8,4 1,1/1,0 2.1 37,9 3941
3×120+1×70 13,0/10,0 1,2/1,1 2.2 41,3 4961
3×150+1×70 14,9/10,0 1,4/1,1 2.3 46.1 5988
3×185+1×95 16,5/12,0 1,6/1,1 2,5 51.2 7502
3×240+1×120 18,4/13,0 1,7/1,2 2,7 55,8 9526
3×300+1×150 21,0/14,9 1,8/1,4 2,9 62,6 11903
3×400+1×185 23,4/16,5 2,0/1,6 3.1 69,3 15082

Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
3×2,5+2×1,5 1,78/1,38 0,7/0,7 1,8 12,7 235
3×4+2×2,5 2,25/1,78 0,7/0,7 1,8 13,9 314
3×6+2×4 2,76/2,25 0,7/0,7 1,8 15.2 417
3×10+2×6 4,0/2,76 0,7/0,7 1,8 17,8 639
3×16+2×10 5,0/4,0 0,7/0,7 1,8 20,7 938
3×25+2×16 6,1/5,0 0,9/0,7 1,8 24,5 1419
3×35+2×16 7,2/5,0 0,9/0,7 1,8 26,5 1739
3×50+2×25 8,4/6,1 1,0/0,9 1,9 31.2 2436
3×70+2×35 10,0/7,2 1,1/0,9 2 35,6 3358
3×95+2×50 12,0/8,4 1,1/1,0 2.2 40,9 4539
3×120+2×70 13,0/10,0 1,2/1,1 2.3 44,8 5781
3×150+2×70 14,9/10,0 1,4/1,1 2.4 49,3 6814
3×185+2×95 16,5/12,0 1,6/1,1 2.6 55 8623
3×240+2×120 18,4/13,5 1,7/1,2 2.8 60.1 10927
3×300+2×150 21,0/14,9 1,8/1,4 3 67,2 13614
3×400+2×185 23,4/16,5 2,0/1,6 3.3 74,7 17258

Especificação (mm²) Diâmetro do condutor (mm) Espessura nominal de isolamento (mm) Espessura nominal da bainha (mm) Diâmetro externo aproximado do cabo (mm) Peso aproximado do cabo (kg/km)
4×2,5+1×1,5 1,78/1,38 0,7/0,7 1,8 12,9 247
4×4+1×2,5 2,25/1,78 0,7/0,7 1,8 14.1 330
4×6+1×4 2,76/2,25 0,7/0,7 1,8 15,4 438
4×10+1×6 4,0/2,76 0,7/0,7 1,8 18,4 687
4×16+1×10 5,0/4,0 0,7/0,7 1,8 21.2 1003
4×25+1×16 6,1/5,0 0,9/0,7 1,8 25.2 1522
4×35+1×16 7,2/5,0 0,9/0,7 1,8 27,7 1944
4×50+1×25 8,4/6,1 1,0/0,9 1,9 32,3 2666
4×70+1×35 10,0/7,2 1,1/0,9 2.1 37,3 3733
4×95+1×50 12,0/8,4 1,1/1,0 2.2 42,6 5031
4×120+1×70 13,0/10,0 1,2/1,1 2.4 46,5 6327
4×150+1×70 14,9/10,0 1,4/1,1 2,5 51,9 7663
4×185+1×95 16,5/12,0 1,6/1,1 2,7 57,7 9592
4×240+1×120 18,4/13,5 1,7/1,2 2,9 63 12218
4×300+1×150 21,0/14,9 1,8/1,4 3.1 70,5 15236
4×400+1×185 23,4/16,5 2,0/1,6 3.4 78,3 19372

Capacidade de transporte de corrente permitida de longo prazo do cabo WDZ-YJY-0,6/1 kV (Tabela 9)
Núcleo único Dois núcleos Três a cinco núcleos
Arranjo Arranjo triangular ¹) Arranjo plano ²) Cabo único colocado separadamente ³) Cabo único colocado separadamente ³)
Seção transversal (mm²) Capacidade de carga atual (A) Capacidade de carga atual (A) Capacidade de carga atual (A) Capacidade de carga atual (A)
1,5 26 32 28 20
2,5 31 41 33 28
4 41 54 43 37
6 52 68 55 47
10 71 93 76 65
16 92 120 97 84
25 120 155 130 110
35 150 195 160 135
50 180 235 195 170
70 230 295 245 215
95 285 370 305 265
120 335 430 355 310
150 385 495 405 350
185 450 570 465 405
240 535 680 480
300 620 790 555
400 720 920 640
500 835 1080
630 960 1260
800 1110 1470
1000 1230 1630
Temperatura operacional 90℃
Temperatura ambiente 40℃


Notas:
1) Os cabos ficam em contato uns com os outros quando dispostos em um triângulo.
2) A distância central entre os cabos é 2 vezes o diâmetro externo do cabo quando dispostos em um plano plano.
3) Um único cabo é colocado separadamente (ou seja, cabos adjacentes não têm efeito térmico neste cabo).

Tabela de coeficientes de correção de capacidade de carga atual para diferentes temperaturas ambientes (Tabela 10)
Temperatura de operação do condutor (℃) Temperatura ambiente (℃) (no ar)
20℃ 25℃ 30℃ 35℃ 40℃ 45℃ 50℃ 55℃
90 1.23 1.17 1.12 1,06 1 0,94 0,87 0,81

Condutor de cabo WDZ-YJY-0,6/1 kV Resistência CC e CA
Seção transversal (mm²) Máx. Resistência DC do condutor a 20℃ (Ω/km) Máx. Resistência CA do condutor a 20℃ (Ω/km)
1,5 12.1 15,4
2,5 7.41 9h45
4 4.61 5,88
6 3.08 3,93
10 1,83 2.33
16 1.15 1,47
25 0,727 0,972
35 0,524 0,668
50 0,387 0,493
70 0,268 0,342
95 0,193 0,246
120 0,153 0,196
150 0,124 0,159
185 0,0991 0,128
240 0,0754 0,0982
300 0,0601 0,0792
400 0,047 0,0631
500 0,0366 0,0509
630 0,0283 0,0414

Condutor de cabo WDZ-YJY-0,6/1 kV Corrente de curto-circuito permitida
Seção transversal (mm²) Duração(ões) do curto-circuito kA
1s 2s 3s
1,5 0,12 0,08 0,07
2,5 0,32 0,22 0,18
4 0,5 0,36 0,29
6 0,76 0,54 0,44
10 1.3 0,89 0,73
16 2 4.1 1.2
25 3.8 2,7 2.2
35 5.2 3,7 3
50 7,6 5.3 4.3
70 10,3 7.3 6
95 13,9 9,9 8.1
120 17,5 12,5 10.2
150 21,8 15,5 12,8
185 26,9 19.1 15,7
240 34,8 24,7 20,3
300 43,4 30,9 25,3
400 57,8 41.1 33,6
500 72,2 51,3 42
630 90,9 64,5 52,8
Produtos em destaque
Soluções abrangentes de cabos
Sobre
Shanghai Hu'an Cable (Wuxi) Co., Ltd.
Shanghai Hu'an Cable (Wuxi) Co., Ltd.

A Shanghai Hu'an Cable (Wuxi) Co., Ltd. é uma empresa de responsabilidade limitada que integra design de fios e cabos, P&D e fabricação. Seus produtos são amplamente utilizados em indústrias de energia, construção, aeroespacial e outras, bem como em projetos nacionais importantes, e são altamente confiáveis e elogiados pelos clientes. Nossa empresa recebeu inúmeras certificações, incluindo High-Tech Enterprise, Certificação de Produto TUV Rheinland para Cabos Fotovoltaicos, Certificação de Sistema de Gestão da Qualidade e Certificação de Sistema de Gestão Ambiental. É uma empresa profissional de fios e cabos em rápido desenvolvimento.

A Hu'an Cable adere consistentemente a uma estratégia de desenvolvimento orientada para a inovação, buscando inovação independente e contínua. Valoriza muito a inovação tecnológica e de produtos e cultiva ativamente tecnologias essenciais e direitos de propriedade intelectual. Atualmente, a empresa obteve 26 autorizações de patentes, incluindo 6 patentes de invenção. Seus produtos abrangem mais de 60 séries, incluindo cabos de energia de 500 KV e abaixo, cabos fotovoltaicos, cabos para equipamentos elétricos, cabos revestidos de borracha em geral, cabos com isolamento mineral, cabos de derivação, cabos sem halogênio e com baixa emissão de fumaça, cabos especiais à prova d'água, à prova de roedores, à prova de cupins e resistentes a altas temperaturas, além de vários cabos retardantes de chamas e resistentes ao fogo.

A integridade é a base da vitalidade duradoura de uma marca. Desde a sua criação, a Shanghai Hu'an Cable (Wuxi) Co., Ltd. sempre considerou a reputação, a qualidade e o serviço como a base de sua sobrevivência. A empresa controla rigorosamente a aquisição de matéria-prima, as operações de produção, a inspeção de qualidade, a embalagem do produto, o armazenamento e o transporte. Através de uma monitorização abrangente, da responsabilização em todas as fases e de um controlo de qualidade rigoroso, foi estabelecido um sistema abrangente de gestão da qualidade para garantir que cada lote de produtos possa resistir ao escrutínio do cliente.  Simultaneamente, a empresa se expande ativamente para mercados estrangeiros, desfrutando de um alto nível de reconhecimento e reputação na África do Sul, na região Ásia-Pacífico, na Austrália e em outros países e regiões. "Hu'an" tornou-se uma marca de mercado que os clientes podem comprar com confiança e usar com tranquilidade.

Aderindo à filosofia corporativa de "tolerância, gratidão, benefício mútuo e cooperação vantajosa para todos", a empresa sinceramente dá as boas-vindas a colegas e amigos de todas as esferas da vida para cooperar sinceramente e compartilhar um futuro brilhante!

Certificado de Honra
  • Certificado ISO9001:2015
  • Certificado ISO9001:2015-CN
  • Certificado ISO45001:2018
  • Certificado ISO45001:2018-CN
  • Certificado ISO 14001:2015
  • Certificado ISO 14001:2015-CN
  • Certificado de Gestão de Energia
  • Certificado de Gestão de Energia-CN
  • Certificado de Certificação do Sistema de Gestão de Emissões de Carbono
  • Certificação do Sistema de Gestão da Cadeia de Suprimentos Verde
  • Certificado de Certificação de Fábrica Verde
  • Medição Qualificada
Notícias
X Facebook
Produtos Notícias
